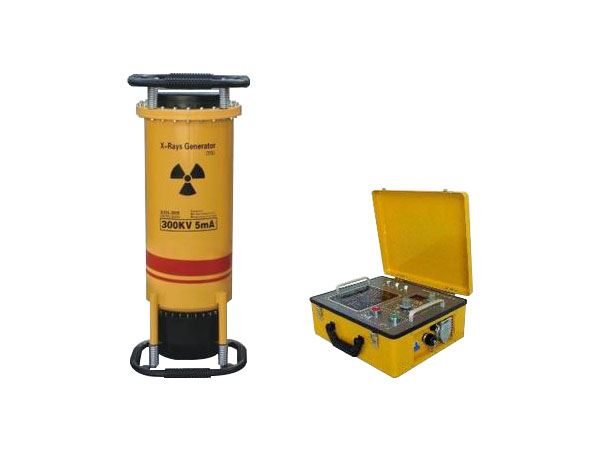

產品名稱：丹東玻璃管周向錐靶X射線探傷機

產品型號：XXH-3005

產品品牌：通廣

產品概述

變頻氣絕緣攜帶式X射線探傷機，是一種先進的無損檢測設備，廣泛適用于機械制造、石油、化工、輕紡、航空、鍋爐、壓力容器、冶金、造船、國防工業等部門，尤其適用于野外現場及高空作業。變頻氣絕緣攜帶式X射線探傷機采用先進的Z-2000E型控制器。該控制器集國內、外同類儀器之所長，選用先進的人工智能微型計算機控制系統和可控硅調壓、可控硅變頻穩流、斬波等先進的電子線路。本系列探傷機具有體積小、重量輕、操作簡便、工作穩定可靠等優點。

功能及特點

新型控制器TG-2008E（超小、超輕）

超新設計，日本東芝可控硅斬波，開關電源控制，抗干擾能力強，體積?。?span>285×240×110）重量輕（6.5公斤）。

周向輻射攜帶式X射線機（玻璃殼體X射線管）

XXH-1005/XXH-1605適合用于小管徑焊縫檢測。置入管道中一次曝光完成一周焊縫檢測。

輸入

交流電源>4KVA：?jiǎn)雾?xiàng)50Hz,AC220V±10%

輸出

X射線管電流（平均值）：5mA,

高壓變壓器輸入電壓波動：±1%

X射線發生器

冷卻方式：強迫風冷

絕緣方式：SF6氣體絕緣

安全工作壓力(20℃)：0.35Mpa～0.45Mpa

工作環境

溫度：-30℃～+40℃

相對濕度：<85%

海拔高度：1000m

最大穿透厚度條件

鋼板：A3(mm)

焦距：600mm

曝光量：≤30mAmin

膠片：天津Ⅲ型，雙面鉛箔增感

暗室處理：溫度20℃±2℃顯影時間5min

光學密度：D≥2.0

控制器

尺寸：365mm×300mm×145mm

重量：12kg

計時誤差：5min±10%

工作方式：按1:1方式工作與休息，曝光時間最長可預置時間為9.5分鐘(5min)。

技術參數

型號：XXH－3005

輸入電源容量KW：3.0

X射線管電壓KV：170～300

X射線管焦點尺寸mm：1.0×2.3

X射線管輻射角度：30°

X射線發生器外形尺寸mm：345×345×830

X射線發生器重量kg：40

X射線發生器最大穿透A3鋼mm：44

控制器重量kg：13.8

控制器特殊性：升壓電路/通用性
